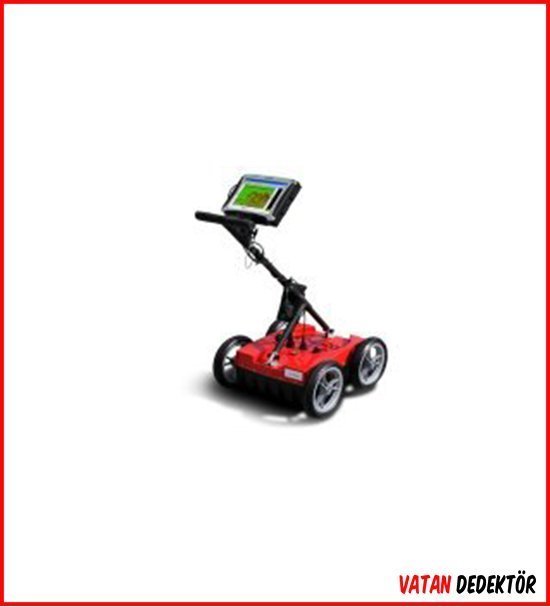

Cobra Wireless GPR Yer Altı Görüntüleme

Cobra Plug-İn GPR, radar sinyalinin Gerçek Zamanlı Örneklemesini kullanır. Günümüzde büyük üreticiler, gerçek sinyalin yalnızca aşağı dönüştürülmüş bir kopyasını veren geleneksel aralıklı sıralı örneklemeyi kullanmaktadır.
Gerçek Zamanlı Örnekleme, saniyede 32.000 yığın sağlar ve 45 db’lik inanılmaz bir sinyal-gürültü oranına neden olur.
Sadece 30 db’lik bir artış S / N oranının, tipik bir geleneksel GPR sisteminin penetrasyon kabiliyetinin kabaca iki katı olduğunu unutmayın.
Düşük voltajlı bir verici güç tüketimini azaltır ve çalmayı ortadan kaldırır. Güç tüketen, yüksek voltajlı vericilerin kullanımı artık gerekli değildir; Bu durumda vericinin gücü karşılaştırılabilir olması için 32.000 kat artırılmalıdır!

GERÇEK ZAMANLI ÖRNEKLEME AVANTAJI
Şubat 2012’de COBRA PLUG-İN GPR, Gerçek Zamanlı Örnekleme GPR ve geleneksel Sıralı / Ara Katman Örnekleme GPR, GSSI SIR-3000 GPR arasında bir karşılaştırma çalışması yaptık.
Performans çalışması aynı gün, Lule Nehri’nden geçen bir buz yolunda yapıldı ve aynı SE-150 model antenleri kullanıldı.

DAHA AZ ZİL: Kablosuz çalışma, kablo yok ve daha düşük verici çıkış voltajı (40v’a karşı 1200V) ile açıklanır.;
DAHA AZ YÜKSEK FREKANSLI GÜRÜLTÜ: SIR-3000 verilerinin alt örneğinde “kar” veya “benek” olarak görülür. (45 dB artırılmış S / N oranı);
DAHA İYİ ÇÖZÜNÜRLÜK: Cobra Plug-in GPR için monostatik anten ve SIR-3000 için Bistatik (SIR-3000 ile bulaşmış yansımalar)
KABLOSUZ
GPR ve kontrol ünitesi arasındaki kablosuz Bluetooth bağlantısı, müdahale eden koaksiyel kabloların ve kırılgan fiber optik bağlantıların yerini alır. Veri toplama için gömülü yazılıma sahip ultra Sağlam bir Mesa PDA kullanılır. Veriler standart SEGY jeofizik formatında saklanır.
Komple GPR ünitesi, seçilebilir herhangi bir model olan tek bir SUBECHO Antenine takılır. Bistatik konfigürasyona gerek yok.
SUBECHO antenlerinin tümü hava yoluyla ve hava bağlantılı operasyonda ve her türlü arazide kullanılabilir. Artık iz yollarını kesmeye gerek yok, yoğun çalı bitki örtüsünde bile toprağa bağlı yılan antenlerinin geçiş problemleri yoktu. Anteni çalıların üzerine kaldırın veya en kötü durumda küçük ve kompakt Cobra Eklentisini taşımak için bir octocopter İHA kullanın.
Kablosuz çalışma, elde tutulan veri kaydedici, düşük güç tüketimi ve hava bağlantılı anten esneklik, sağlamlık ve dayanıklılık ve piyasadaki en kompakt ve en derin nüfuz eden GPR sistemini ekler.

UYGULAMA ve kullanım alanları
COBRA PLUG-İN GPR, 120 m derinliğe kadar çok derin malzeme ve yapıların içini görmek için kullanılabilir.

JEOTEKNİK GÜVENLİK UYGULAMALARI

Jeoteknik stratigrafi ve toprak yapısı çalışmaları. Ana kayaya derinlik;
Aşağıdaki boşlukları tanımlayın: yollar, havaalanları, tüneller, demiryolları;
Dolgu barajlarının emniyet kontrolü (çekirdekteki borular/boşluklar ve baraj altındaki ana kayadaki çatlaklar);
Kömür madenlerinde terk edilmiş su dolu tünellere kalan bariyer mesafesinin kontrolü (güvenlik için 60 m’yi geçmelidir);
Suda oluşan kırılgan buzun havadan haritalanması. Tünel ve kaya kalite denetimi;
Karstik mağaralar ve çukur haritalaması;
Karayolları ve demiryolları altında dona duyarlı toprakların haritalanması.

KAR ve BUZ ARAŞTIRMALARI

Buzul buz kalınlığının havadan ve yerden haritalanması;
Geçmeden önce tehlikeli yarıkların havadan tespiti;
YERALTI SUYU VE MADEN ARAMA

Kum ve çakıl yataklarından yeraltı suyu temini. Ana kayadaki su taşıyıcı kırılma bölgelerinin tespiti;
Pegmatit, nikel laterit, boksit tasvirinde değerli taş cepleri bulun. Kimberlit araştırması;
Mineral plaser araştırması-paleochannels;
Kum ve çakıl yataklarının araştırılması. Turba bataklığının araştırılması ve haritalanması;
Mermer arama ve kalite kontrol.
ÇEVRE ARAŞTIRMALARI

Tehlikeli atıkları bulun;
Depolama alanlarının, kirletici tüylerin ve ürün dökülmelerinin tanımlanması;
Göl ve nehirlerin su ve tortu derinliklerinin haritalanması.
ARKEOLOJİ
Derin gömülü yapıların, piramitlerin, tünellerin ve odaların haritalanması.

ASKERİ ve GÜVENLİK
Militarize bölgelerdeki ve sınır çizgileri ve hapishanelerin etrafındaki derin gizli tünelleri / sığınakları bulun.

Not: Yukarıdaki bilgi ve açıklamalar üretici firma verileridir.
